Introducción de la recicladora en frío
La tecnología de reciclado en frío de asfalto procesa mezclas asfálticas viejas tomadas de pavimento asfáltico para que puedan ser utilizadas en las nuevas mezclas para la pavimentación de carreteras. Esta tecnología rentable y ecológica reduce la cantidad de materias primas necesarias sin dejar de cumplir las normas técnicas para la pavimentación de carreteras. Utilizando esta tecnología, hemos desarrollado y lanzado la recicladora en frío GYC L200, que mide y calcula automáticamente y con precisión, lo que resulta que la mezcla acabada tiene las especificaciones correctas. Este equipo de reciclado de pavimento asfáltico, con su diseño avanzado y un rendimiento fiable, combina subsistemas mecánicos, eléctricos e hidráulicos en una máquina, por lo que es ideal para el mantenimiento de pavimento asfáltico y la restauración de bases de carretera.

La recicladora en frío consiste en un subsistema de fuente de alimentación, tolva de materiales reciclados, tolva de materiales adicionales, correa de alimentación, subsistema de medición y suministro de asfalto emulsionado, subsistema de medición y suministro de agua, subsistema de medición y suministro de cemento, agitador, cinta transportadora de descarga, subsistema hidráulico y de control , y sala de control eléctrico independiente.

Características de la recicladora en frío
1. El marco de la máquina de reciclado de pavimento asfáltico está diseñado para ser fácil de instalar y transportar de una obra de construcción a otra.

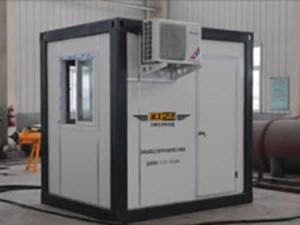

2. La sala de control está conectada eléctricamente a la unidad de trabajo principal por acoplamiento rápido y es fácil de montar y desmontar. Un diseño modular independiente hace que sea lo suficientemente flexible para ser dispuesto de acuerdo con el espacio.
3. La escala de alimentación con correa patentada pesa los agregados antes de alimentar al agitador. La tecnología de célula de carga especial asegura una medición precisa del volumen y el peso de alimentación de agregados para un rendimiento estable.
4. La recicladora en frío soporta el cálculo y la dosificación automáticos de material. Los materiales en polvo se pesan por una báscula helicoidal. El principal transportador es controlado por el inversor de frecuencia. El agua y el asfalto emulsionado pasan a través del medidor de flujo y son proporcionalmente bombeados al agitador.
5. Un agitador obligatorio especial con ejes horizontales dobles de tecnología patentada se utiliza para mezclar materiales reciclados de manera uniforme para las mezclas de alta calidad. Las hojas del agitador se disponen en una secuencia especial para la mezcla continua, obligatoria en determinados ángulos cuando el líquido se hierve. 6. PLC y HMI se utilizan para simplificar los valores preestablecidos de proporciones de materiales y de inicio y parada para cada subsistema, así como para supervisar el estado de funcionamiento de cada subsistema.
7. Esta recicladora en frío es impulsada tanto eléctrica e hidráulicamente con transmisión suave.
8. Un sistema hidráulico de alta potencia utiliza componentes estables y prácticos de marcas reconocidas.
9. El dispositivo de control de arranque suave en la fuente de alimentación principal permite el equipo para iniciar sin problemas, protegiendo la máquina.
10. El dispositivo de control de frecuencia variable y el transductor forman un sistema de control de bucle cerrado con el controlador principal para una medición más precisa de los materiales.

Proceso de trabajo de la recicladora en frío
Los materiales antiguos calificados del pavimento asfáltico y el nuevo agregado se cargan en un depósito para producir el nuevo material. Los agregados se miden a continuación y se alimentan al agitador por el alimentador de báscula de cinta. El agua y la emulsión se bombean y miden por un medidor de flujo. El cemento también se mide y se bombea por una escala de tornillo tubular. La mezcla es obligatoriamente agitada en el agitador hasta que la mezcla calificada se entrega al camión de carga por una cinta transportadora.

Configuraciones de la recicladora en frío
1. Sistema de energía
El sistema de alimentación es de accionamiento electro-hidráulico y tiene la protección automática contra sobrecorriente. Aunque es pequeño y compacto, el sistema de alta potencia tiene una capacidad bruta instalada de 145kW por grupo electrógeno o fuente de alimentación de campo. La potencia de accionamiento hidráulico es 110kW. Un dispositivo de arranque suave en el sistema eléctrico permite a la recicladora en frío arranca y apaga de forma estable con un distribuidor de potencia constante.

2. Tolva
Dos tolvas (cada una con capacidad de 6 metros cúbicos) tienen una altura de carga efectiva de 2900mm y ancho de 3710mm. Una compuerta de alimentación mecánica se abre a una velocidad constante para alimentar las mezclas proporcionadas de nuevos y viejos materiales desde cada tolva, mientras que los vibradores mantienen el flujo de materiales suavemente. Una criba de malla cuadrada de 60mm en ambos tolvas levanta y oscila a través de un dispositivo hidráulico.

3. Sistema de entrega
El sistema de entrega de la recicladora en frío incluye un medidor de agregados y descargador de mezclas.

Medidor de agregados
Impulsado por un motor eléctrico con modulación de frecuencia, el sistema de entrega carga los agregados desde la tolva a la mezcladora por una gran cinta transportadora plana a una capacidad máxima de 200 toneladas por hora y mide los materiales nuevos y viejos a una velocidad establecida por el control de panel principal. La tasa de flujo instantánea e integrada se muestran en el panel de control principal. La medición de agregados tiene una tasa de error de menos de 0.5%.

Descargador de mezcla
El descargador de mezcla, impulsado por un motor hidráulico con velocidad ajustable, utiliza una correa gravada en relieve para transportar materiales a una capacidad máxima de 250 toneladas por hora. El descargador es doblable, lo que hace que la recicladora en frío sea más fácil de transportar, y es estable cuando se descarga la mezcla, mejorando su eficiencia.

4. Sistema de emulsión
La emulsión del tanque de almacenamiento externo se bombea al mezclador y se pulveriza por un motor eléctrico accionado por un dispositivo de frecuencia variable. La tasa de flujo instantánea e integraa se muestra en el panel de control principal. Las boquillas de precisión son asignadas en línea en una barra de pulverización con ángulos de pulverización variable para la pulverización uniforme.

5. Sistema de medición de cemento
El cemento se mide de acuerdo con los valores de entrada y se transporta desde un recipiente de almacenamiento externo a un mezclador. La capacidad de los tornillos de transporte y medición puede ajustarse según sea necesario y la tasa de flujo instantánea e integrada se muestra en el panel de control principal.

Tornillo transportador
La inclinación máxima es de 45°; Se usa las juntas flexibles para la entrada y salida.

Tornillo de medición
Dispuesto horizontalmente con una tasa de error de precisión de menos de 0.5% y las juntas flexibles en la entrada y salida.

6. Circuito de agua
El agua del tanque externo se bombea y mide de acuerdo con los valores de entrada, y se pulveriza. El motor eléctrico de la bomba de agua está controlado por un dispositivo de frecuencia variable. La tasa de flujo instantánea e integranda se muestra en el panel de control principal. Las boquillas de precisión se asignan en línea en una barra de pulverización con ángulos de pulverización variables para una pulverización uniforme.

7. Sistema de limpieza de agua
El agua de alta presión limpia convenientemente los equipos de mantenimiento de carreteras, eliminando la suciedad y los residuos de la recicladora en frío.

8. Sistema de agitación
Este proceso de agitación puede manejar una capacidad de 250 toneladas por hora y cuenta con una gran fuerza, alta eficiencia y uniformidad. Los dos agitadores son accionados sincrónicamente por dos motores hidráulicos y pueden ser manual o automáticamente encendido y apagado. La recicladora de pavimento asfáltico soporta la regulación manual del ángulo de inclinación a través del panel de control principal.

9. Sistema de control eléctrico
Nuestra recicladora en frío está diseñada con un panel de control principal que utiliza una pantalla de color LCD-TFT y pantalla táctil para el manejo en línea de las operaciones y comentarios, mostrando los principales parámetros técnicos y datos de trabajo, y controla automáticamente todo el proceso mediante la introducción de datos de proporción. La interfaz es clara y fácil de operar. La distribución de cableado está marcada por calibres de cables y el cableado circundante es fijo. Con alertas de seguridad y un buen diseño, todo el sistema de control se ajusta a la norma GB/T 4064-1983 para Equipos Eléctricos para satisfacer los requisitos de seguridad.

10. Sistema hidráulico
Un sistema hidráulico cerrado incorpora componentes de marcas famosas como Sauer-Danfoss y Haee. Nuestro sistema hidráulico también es fácil de operar con la distribución de cableado que se ajusta a las normas técnicas correspondientes.

Materiales auxiliares e instalaciones preparados por usuario
1. Cemento y depósito de cemento
2. Emulsión y tanque de almacenamiento
3. Agua de limpieza y contenedor de agua
4. Manguera DN50 conectada con el contenedor de agua (longitud de acuerdo con los requisitos del cliente)
5. Manguera DN50 conectada con el tanque de almacenamiento de emulsión (longitud de acuerdo con los requisitos del cliente; tipo de manguera de acuerdo con el valor PH de emulsión)
6. Datos de proporción
7. Agregados nuevos y antiguos calificados
8. Cargador de ruedas y vehículo de transporte
9. Suministro de energía: Trifásico, 380V
