Gaoyun es un fabricante de camiones distribuidores de asfalto tipo automático ubicado en China, certificado por ISO9001:2000. Con años utilizados ampliando nuestra línea de productos, estamos en condiciones de ofrecer una amplia gama de camiones de distribución de asfalto, para satisfacer las necesidades de los clientes. En nuestra página, disponemos de dos modelos de camiones de distribución de asfalto tipo automático: HGY5080GLQ y HGY5121GLQ.
| Modelo del producto | HGY5080GLQ |
| Modelo del chasis | HFC1080K3T |
| Anchura de pulverización | 200 - 4000mm |
| Volumen de pulverización | 0.3 - 2.0 kg/m2 |
| Volumen del tanque de asfalto | 4000L |
| Modo de calentamiento de asfalto | Imported diesel oil heater(calorific value 10×104kCal/h) |
| Medios de pulverización | Asfalto (modificado) en caliente, asfalto diluido, asfalto emulsionado |
| Dimensiones generales | L×A×A=6340×2100×2540 (mm) |
Rendimiento del camión distribuidor de asfalto
1. El camión distribuidor de asfalto está construido con un chasis de JAC Junling.
2. Cada boquilla de asfalto se somete a pruebas estricta de precisión para darse cuenta de la consistencia de pulverización.
3. Cada boquilla de asfalto puede ser controlada independientemente de forma manual o automática.
4. La pulverización de asfalto puede controlarse en la cabina del camión de asfalto o en la plataforma operativa al final del vehículo.
5. El volumen de rociado se regula automáticamente por PLC de acuerdo con los parámetros entrados. Cada boquilla se mantiene a una presión constante garantizar la pulverización precisa con un error de precisión de ± 2%.
6. Los elementos de sellado importados resistentes al calor y la estructura especial garantizan la confiabilidad de los sellos dinámicos en cada sistema.
7. La campana del calentador de asfalto ofrece un diseño optimizado que previene el daño causado por la erupción del asfalto recalentado a través de la abertura superior.
8. Todas las boquillas, tuberías y bomba de asfalto se calientan por aceite de transferencia de calor en circulación para garantizar que el asfalto funcione sin problemas.
9. El asfalto sobrante puede ser evacuado del distribuidor de asfalto utilizando un dispositivo de vaciado por gravedad, sin necesidad de hacer funcionar la bomba de asfalto.
10. Las escaleras y barandillas están equipadas para una operación fácil y segura.
11. Todas las tuberías vienen son con aislamiento térmico para la seguridad del operador y la eficiencia energética.
12. El sistema de calentamiento eficiente reduce las horas de trabajo auxiliares y garantiza la temperatura de pulverización adecuada.
13. La barra de pulverización de asfalto es una estructura plegable de tres secciones. La barra se mueve hacia arriba, abajo, izquierda y derecha para expandir el área de pulverización y evitar obstáculos.
14. Una pistola manual se puede utilizar para pulverizar donde las boquillas no pueden alcanzar.
15. El tanque de asfalto está equipado con ranura de descarga de depósito en el interior, un indicador de nivel, alarma y dispositivos de seguridad.
16. Equipado con señales de advertencia y las instalaciones de alumbrado para el funcionamiento nocturno.
17. El dispositivo de pulverización de agua impide que el asfalto se pegue a los neumáticos.
18. El aire hiperbárico y un poco de diesel pueden deshacerse del asfalto sobrante después de la construcción, que es fácil y rápido, así como el ahorro de energía.
19. La capa aislante anticorrosiva duradera se da cuenta de un índice de aislamiento estático menos de 12℃/8h.
20. El embalaje con tablero de acero inoxidable es anticorrosivo y duradero.
| Modelo del producto | HGY5122GLQ |
| Modelo del chasis | ZZ1124K4716D1 |
| Anchura de pulverización | 200 - 4500mm |
| Volumen de pulverización | 0.3 - 2.0 kg/m2 |
| Volumen del tanque de asfalto | 6000L |
| Modo de calentamiento de asfalto | Quemador de diesel importado(valor calórico 10× 104 kCal/h) |
| Medios de pulverización | Asfalto(modificado) caliente, asfalto diluido, asfalto emulsionado, etc. |
| Rotación/potencia auxiliar | 26kW/2350r/min |
| Dimensiones generales | L×A×A=8870×2496×3135 (mm) |
Componentes y estructura del camión distribuidor de asfalto automático
La construcción del camión distribuidor de asfalto automático HGY5122GLQ consiste en un tractor, sistema de pulverización de asfalto, sistema de circuito de aire, sistema de circuito de agua, sistema de medición de velocidad y sistema de suministro de energía.
Tractor
La unidad de tracción del camión distribuidor de asfalto adopta un chasis Sinotruk Huanghe, que tiene las ventajas de una gran capacidad de soporte, bajo consumo de combustible, fácil operación y un sistema de frenado fiable.
Sistema de calentamiento de aceite
1. La bobina lleva a cabo la circulación de aceite caliente desde la entrada y salida del horno de aceite caliente a través del tubo de aceite caliente para calentar el asfalto en el tanque y tubo.
2. La bomba de aceite caliente mejora la circulación del aceite caliente en todo el sistema.
3. Una caldera de tubos es la fuente de calor utilizada para aumentar y mantener la temperatura del aceite en circulación.
4. Un tanque de expansión suministra suficiente espacio para la expansión del fluido cuando se calienta el aceite. El agua y el aire del aceite caliente se separan y se eliminan a través de este tanque. El agujero de aire en este tanque conecta el sistema de aceite caliente y el espacio externo para hacer un sistema atmosférico con bajo costo y rendimiento seguro.
5. Un quemador doble de diesel importado se instala para calentar la capa intermedia HTF del tubo de tanque. Todas las toberas y tubos de asfalto se calientan por ciclos HTF para garantizar una buena circulación de asfalto. La alta eficiencia de calentamiento y corto tiempo de espera de precalentamiento reducen el tiempo auxiliar de construcción.
Sistema de pulverización
El sistema de pulverización de asfalto para distribuidor de asfalto automático consiste en el tanque de asfalto, tubos de asfalto, bomba de asfalto, filtro de asfalto, unidad de pulverización y dispositivo de elevación de boquilla.
1. El tanque de asfalto tiene una capa de aislamiento con un espesor de 100mm para preservar la temperatura del asfalto caliente, mejorando la eficiencia de calentamiento y reducir el tiempo de construcción auxiliar para mantener la temperatura de pulverización apropiada.
2. La bomba de aceite caliente mejora la circulación del aceite caliente en todo el sistema.
3. La bomba de asfalto es una unidad de potencia que bombea asfalto a través del conducto del sistema.
4. Un elemento de filtro de asfalto está equipado para eliminar la materia extraña del asfalto, protegiendo la bomba.
5. La unidad de pulverización del camión distribuidor de asfalto tiene un pistón de acción rápida que completa la on/off de las toberas por medio de su movimiento recíproco recto. Cada boquilla está controlada por un cilindro presurizado.
6. El dispositivo de elevación de tobera tiene dos cilindros de elevación para controlar la altura de soporte de tobera.
Sistema de circuito de aire
El sistema de circuito de aire se compone de una fuente de aire(unidad de tracción), bolsas de aire de distribución, una válvula de control, tubo de aire, válvula de solenoide, y el cilindro. El tractor ofrece gran cantidad de aire directamente, lo que garantiza el funcionamiento continuo del sistema de potencia, esparcidor de gravilla, pulverizador de asfalto, conjunto de válvulas de asfalto y sistema fluvial.
Sistema de circuito de agua
El sistema de circuito de agua se compone de un tanque de agua, filtro, válvula de solenoide, válvula de control, tubería de agua, bastidor de pulverización de agua, y tobera de agua. Las toberas de agua están instaladas en la parte superior de cada neumático, lo que impide eficazmente la adhesión de asfalto en los neumáticos durante la operación.
Sistema de control
1. El control automático del volumen de pulverización y la velocidad de movimiento está de acuerdo a la capacidad de pulverización.
2. El volumen de rociado se puede ajustar a través del ordenador en la cabina.
3. El control preciso de la cilindrada de la bomba de asfalto hace que el error de volumen de pulverización sea ± 1.5%.
4. Cambio fácil entre los modos manual y automático.
5. El ancho de pulverización de asfalto se puede ajustar fácilmente.
6. El camión distribuidor de asfalto se puede controlar en la cabina o en la plataforma operativa trasera del equipo.
Sistema de medición de velocidad
El sistema de medición de velocidad se compone principalmente de una fuente de alimentación, detector de radar, dispositivo de conversión de señales y un dispositivo de salida. Se utiliza una fuente de alimentación de inversor DC 24V para evitar la sobrecarga del sistema eléctrico.
El sistema tiene ventajas de una capacidad excepcional anti-interferencia, resistencia al agua y resistencia a los golpes.
Sistema de suministro de energía
La toma de fuerza tiene piezas clave(bomba hidráulica, motor hidráulico, cilindro elevador hidráulico, bomba de asfalto, bomba de aceite caliente, válvula de control de gas, válvula dosificadora, sistema de control automático, radar de velocidad, etc.) que son todos calificados para garantizar la fiabilidad del camión distribuidor de asfalto y prolongar la vida útil.
Ventajas
1. Este equipo reduce la intensidad del trabajo de construcción, las restricciones presupuestarias y los recursos, que mejora la eficiencia de trabajo y la calidad.
2. El distribuidor de asfalto automático obtiene su fuerza de la potencia del tractor.
3. Excelente aislamiento, habilidades anticorrosión y durabilidad.
4. Este equipo utiliza las boquillas de alta precisión para asegurar la consistencia de pulverización.
5. El funcionamiento del equipo puede ser controlado de forma remota, pero también hay controles a bordo.
| No. | Partes | Marca | Lugar de origen | Notas |
| 1 | Chasis | SINOTRUK Huanghe Commander | China | Estándar de emisión nacional IV |
| 2 | Tanque de asfalto | Shenggong | China | Capa de aislamiento 100 mm, embalaje exterior de acero inoxidable |
| 3 | Bomba de asfalto | Shanggui | China | |
| 4 | Bomba de aceite caliente | Zhaohong | China | |
| 5 | Pantalla | MCGS | China | |
| 6 | Sistema de control PLC | IDEC | Japón | |
| 7 | Motor de bomba de asfalto | Eaton | China | Empresa conjunta chino-estadounidense |
| 8 | Motor de bomba de aceite caliente | TJ | China | Empresa conjunta chino-estadounidense |

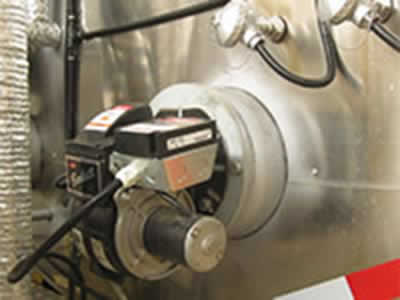

| 9 | Quemador | Beckett | EE.UU. | |
| 10 | Bomba de engranajes hidráulica | TJ | China | Empresa conjunta chino-estadounidense |
| 11 | Válvula proporcional hidráulica | Command Controls Corp | EE.UU. | |
| 12 | Elementos de sellado | DICHTOMATIK | Alemania | |
| 13 | Cilindro | AIRTAC | Taiwan , China | |
| 14 | Válvula de contenedor de control neumático | JPC | China | |
| 15 | Componentes para tratamiento de aire | AIRTAC | Taiwan , China | |
| 16 | Motor auxiliar | Laidong | China | 26kW |
Además de camión de distribución de asfalto, nosotros en Gaoyuan ofrecemos muchos otros equipos de mantenimiento de carreteras, como maquina pavimentadora de asfalto y agregados simultánea, máquina pavimentadora de morteros asfálticos y micropavimento, máquina barredora de calles y carreteras, y más. Teniendo las ventajas de ser confiable, eficiente, costo efectivo y seguro de usar, nuestros productos son certificados por CCC, CE y son cada vez más populares entre los clientes de Polonia, Rusia, Indonesia, Vietnam, Kazajstán, Kirguistán, Nigeria, Angola, Congo, Uganda, Malí, entre otros países.
Esperamos servir a más clientes del mundo entero. Si usted desea obtener información de nuestros productos, por favor no dude en contactarnos.
Gaoyun es un fabricante de camiones distribuidores de asfalto tipo automático ubicado en China, certificado por ISO9001:2000. Con años utilizados ampliando nuestra línea de productos, estamos en condiciones de ofrecer una amplia gama de camiones de distribución de asfalto, para satisfacer las necesidades de los clientes. En nuestra página, disponemos de dos modelos de camiones de distribución de asfalto tipo automático: HGY5080GLQ y HGY5121GLQ.
El camión distribuidor de asfalto Gaoyun es el resultado de nuestra amplia experiencia, que se ha diseñado con los requisitos de carreteras presentes en mente.
Como es económico, practico y fácil de operar, nuestros camiones distribuidores de asfalto son ampliamente utilizados en el rociado de asfalto emulsionado, asfalto diluido, asfalto caliente, asfalto caliente modificado y varias granalladoras.
Características
1. Diseñado usando tecnología avanzada de mantenimiento de temperatura, este camión distribuidor de asfalto automático tiene un perfecto sistema de calentamiento de aceite. El sistema de calentamiento interno mantiene el asfalto caliente de manera que permanezca maleable y al mismo tiempo evitando que se queme.
2. Durante la pulverización manual, el camión distribuidor de asfalto automático muestra la velocidad de rotación de la bomba de asfalto. El operador puede utilizar esta lectura para alterar la velocidad del vehículo o la rotación para lograr una capa uniforme de asfalto sobre la superficie de la carretera. El camión también tiene la opción de pulverización automática que puede regular la velocidad de la bomba de asfalto del vehículo.
3. Estas características ayudan al operador a lograr capas de asfalto uniformes sin ningún error. Nuestros camiones distribuidores de asfalto son elegidos por su fiabilidad y el rendimiento de construcción de alta calidad.
Aplicaciones
Camiones distribuidores de asfalto automático Gaoyuan 4M3, 6M3 se utilizan principalmente para la capas de sellado superior e inferior, capa de primera clase, asfaltado, superficie de penetración de asfalto, capa de sello neblina, etc. Además, también pueden ser utilizados para el transporte de asfalto líquido y otros tipos de aceites pesados.
